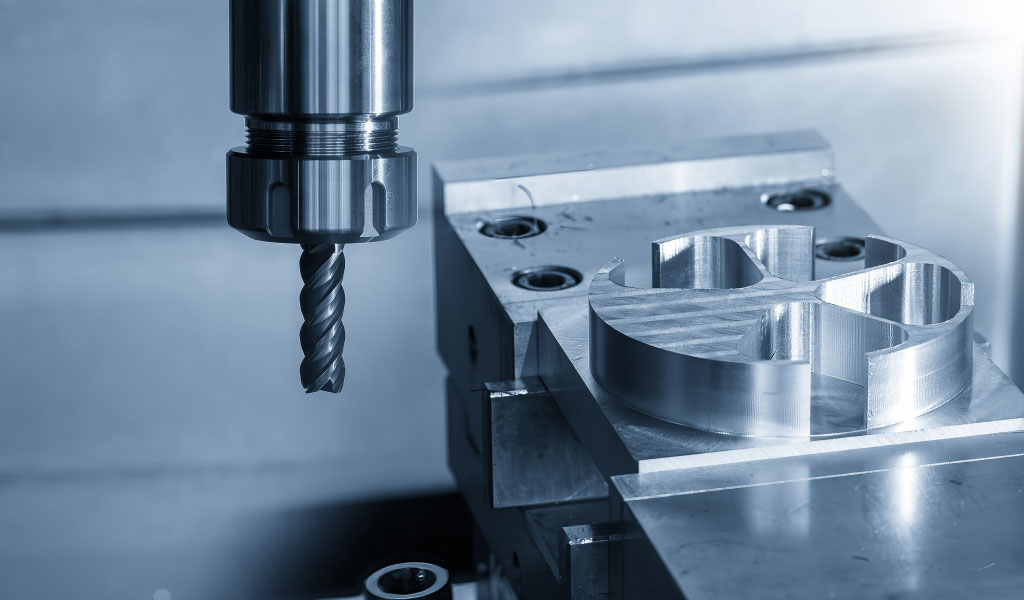

I sistemi di controllo numerico (NC) ad alte prestazioni sono parte integrante della produzione moderna, in particolare nella lavorazione ad alta velocità (HSM), dove precisione, efficienza e velocità sono fondamentali. L'HSM prevede la rapida rimozione del materiale da un pezzo utilizzando utensili da taglio che operano a velocità del mandrino e velocità di avanzamento elevate, tipicamente comprese tra 10,000 e 100,000 giri/min e velocità di avanzamento superiori a 20 m/min. L'adozione di traiettorie polinomiali nei sistemi NC ha rivoluzionato l'HSM consentendo percorsi utensile più fluidi, tempi di lavorazione ridotti e una migliore qualità superficiale. Questo articolo esplora i principi, le metodologie e le tecnologie alla base dei sistemi NC ad alte prestazioni per l'HSM, con particolare attenzione all'applicazione delle traiettorie polinomiali. Fornisce un'analisi completa dei fondamenti matematici, degli algoritmi di controllo e delle implementazioni pratiche, supportata da tabelle dettagliate che confrontano diversi approcci.

La lavorazione ad alta velocità è utilizzata in settori come quello aerospaziale, automobilistico e della produzione di stampi, dove geometrie complesse e tolleranze ristrette sono comuni. I sistemi NC tradizionali, che si basano sull'interpolazione lineare o circolare, spesso faticano a mantenere precisione ed efficienza ad alte velocità a causa di discontinuità nei percorsi utensile e limitazioni nei tempi di risposta del controllore. Le traiettorie polinomiali, in particolare quelle basate sull'interpolazione spline (ad esempio, B-spline, NURBS), affrontano queste sfide fornendo percorsi utensile fluidi e continui che riducono al minimo le vibrazioni, riducono l'usura degli utensili e ottimizzano le dinamiche di lavorazione. Questo articolo approfondisce gli aspetti teorici e pratici dei sistemi NC basati su polinomi, offrendo approfondimenti sui loro vantaggi, limiti e potenzialità future.

Fondamenti della lavorazione ad alta velocità

La lavorazione ad alta velocità è caratterizzata da elevate velocità del mandrino, rapidi avanzamenti e ridotte profondità di taglio, che complessivamente consentono maggiori velocità di asportazione truciolo (MRR) mantenendo la precisione. La lavorazione ad alta velocità (HSM) si distingue dalla lavorazione convenzionale per l'enfasi posta su prestazioni dinamiche, gestione termica e stabilità dell'utensile. I componenti chiave della lavorazione ad alta velocità includono la macchina utensile, l'utensile da taglio, il materiale del pezzo in lavorazione e il sistema NC, che gestisce l'intero processo.

Caratteristiche principali dell'HSM

• Velocità del mandrino: In genere varia da 10,000 a 100,000 giri/min, a seconda del materiale e dell'utensile.

• Tasso di alimentazione: Può superare i 20 m/min, richiedendo un controllo preciso per evitare vibrazioni o flessioni.

• Profondità di taglio: Tagli poco profondi (0.1–1 mm) per ridurre al minimo la generazione di calore e l'usura dell'utensile.

• Finitura di superficie: L'HSM consente di ottenere una qualità superficiale superiore, eliminando spesso la necessità di processi di finitura secondari.

L'HSM è particolarmente adatto per materiali come alluminio, titanio e acciai temprati, dove un elevato MRR e una buona qualità superficiale sono fondamentali. Tuttavia, le elevate velocità e accelerazioni implicate introducono sfide come una maggiore usura degli utensili, deformazione termica e instabilità dinamica, che richiedono sistemi a controllo numerico avanzati.

Ruolo dei sistemi NC nell'HSM

I sistemi di controllo numerico fungono da cervello delle operazioni HSM, traducendo i modelli CAD (Computer-Aided Design) in istruzioni macchina tramite software CAM (Computer-Aided Manufacturing). Il sistema NC interpreta queste istruzioni per controllare gli assi, il mandrino e le funzioni ausiliarie della macchina. Nell'HSM, il sistema NC deve:

• Elaborare rapidamente percorsi utensile complessi.

• Mantenere un'elevata precisione anche a velocità elevate.

• Ridurre al minimo le vibrazioni e gli strappi (tasso di variazione dell'accelerazione).

• Garantire l'adattabilità in tempo reale alle condizioni dinamiche.

I sistemi NC tradizionali, che si basano su istruzioni G-code per l'interpolazione lineare (G01) o circolare (G02/G03), spesso producono percorsi utensile segmentati che causano discontinuità in velocità e accelerazione. Queste discontinuità causano vibrazioni, riducono la durata dell'utensile e peggiorano la qualità della superficie. Le traiettorie polinomiali, in particolare le spline, superano queste limitazioni fornendo percorsi fluidi e continui che ottimizzano la dinamica della macchina.

Traiettorie polinomiali nei sistemi NC

Le traiettorie polinomiali si riferiscono a percorsi utensile definiti da funzioni polinomiali, tipicamente spline o B-spline razionali non uniformi (NURBS), che consentono un movimento fluido e continuo. A differenza dell'interpolazione lineare o circolare, le traiettorie polinomiali possono rappresentare geometrie complesse con un minor numero di punti di controllo, riducendo il sovraccarico computazionale e migliorando la precisione del percorso.

Fondamenti matematici

Le traiettorie polinomiali si basano su curve parametriche, in cui la posizione dell'utensile è definita in funzione di un parametro (u), tipicamente compreso tra 0 e 1. Una curva polinomiale nello spazio 3D può essere espressa come: [ \mathbf{P}(u) = (x(u), y(u), z(u)) ] dove ( x(u) ), ( y(u) ), e ( z(u) ) sono funzioni polinomiali di grado ( n ). Le forme comuni includono:

• Polinomi cubici: Polinomi di grado 3, che offrono un equilibrio tra flessibilità ed efficienza computazionale.

• B-spline: Polinomi a tratti definiti da punti di controllo e vettori nodo, che assicurano continuità in posizione, velocità e accelerazione.

• NURBS: B-spline razionali non uniformi, che estendono le B-spline incorporando pesi per rappresentare accuratamente sezioni coniche e geometrie libere.

La forma generale di una curva B-spline è: [ \mathbf{C}(u) = \sum_{i=0}^{n} \mathbf{P}In{i,k}(u) ] dove:

• ( \mathbf{P}_i ): Punti di controllo.

• ( N_{i,k}(u) ): Funzioni base B-spline di grado ( k ).

• ( u ): Parametro lungo la curva.

Le NURBS estendono questo concetto introducendo pesi (w_i): [ \mathbf{C}(u) = \frac{\sum_{i=0}^{n} \mathbf{P}io w_i N{i,k}(u)}{\sum_{i=0}^{n} w_i N_{i,k}(u)} ] Le NURBS sono ampiamente utilizzate nei sistemi CAD/CAM grazie alla loro capacità di rappresentare con elevata precisione sia forme libere che analitiche (ad esempio cerchi, ellissi).

Vantaggi delle traiettorie polinomiali

• levigatezza: Garantisce velocità e accelerazione costanti, riducendo sobbalzi e vibrazioni.

• Rappresentazione compatta:Richiedono meno punti di controllo rispetto ai segmenti lineari, riducendo i requisiti di archiviazione ed elaborazione dei dati.

• Flessibilità: Può rappresentare geometrie complesse, tra cui superfici libere e contorni intricati.

• Dinamica migliorata: Riduce al minimo i cambiamenti improvvisi nel movimento dell'utensile, migliorando la stabilità della macchina e la durata dell'utensile.

Implementazione nei sistemi NC

Nei sistemi NC ad alte prestazioni, le traiettorie polinomiali vengono implementate tramite:

1. Integrazione CAD/CAM: Il software CAD genera curve polinomiali (ad esempio NURBS) per rappresentare la geometria del pezzo. Il software CAM le converte in percorsi utensile.

2. Interpolazione: Il controllo NC interpola la traiettoria polinomiale in tempo reale, calcolando i punti intermedi per guidare l'utensile.

3. Algoritmi look-ahead: Anticipare i segmenti di percorso imminenti per ottimizzare le velocità di avanzamento ed evitare sovraccarichi o oscillazioni.

4. Controllo feedback: Utilizzare encoder e sensori ad alta risoluzione per garantire che l'utensile segua con precisione la traiettoria prescritta.

Algoritmi di controllo per traiettorie polinomiali

L'efficacia delle traiettorie polinomiali nell'HSM dipende da sofisticati algoritmi di controllo che garantiscono un tracciamento preciso, minimizzano gli errori e ottimizzano i parametri di lavorazione. Gli algoritmi chiave includono:

Interpolazione in tempo reale

L'interpolazione in tempo reale prevede il calcolo delle posizioni degli utensili lungo la traiettoria polinomiale a intervalli regolari (ad esempio, ogni 1-2 ms). Per una curva NURBS, il controller valuta C(u) a valori discreti di u, garantendo un movimento fluido. L'algoritmo di interpolazione deve tenere conto di:

• Errore cordale: La deviazione tra il percorso interpolato e la curva ideale, che deve essere mantenuta entro le tolleranze (ad esempio, 1–10 µm).

• Pianificazione della velocità di avanzamento: Regolare la velocità di avanzamento in base alla curvatura, alla dinamica della macchina e alle proprietà del materiale per evitare forze o vibrazioni eccessive.

• Vincoli cinematici: Rispettare i limiti massimi di velocità, accelerazione e scossa della macchina.

Un metodo di interpolazione comune è lo sviluppo in serie di Taylor, in cui il parametro (u) viene aggiornato iterativamente: [ u_{i+1} = u_i + \frac{v \Delta t}{|\mathbf{C}'(u_i)|} ] dove:

• ( v ): Velocità di avanzamento desiderata.

• ( \Delta t ): Passo temporale di interpolazione.

• ( \mathbf{C}'(u) ): Derivata prima della curva (vettore tangente).

Controllo look-ahead

Gli algoritmi look-ahead analizzano i segmenti di percorso successivi per ottimizzare la velocità di avanzamento ed evitare brusche variazioni di movimento. Per le traiettorie polinomiali, il look-ahead prevede:

• Analisi della curvatura: Identificare le aree con elevata curvatura (ad esempio angoli stretti), dove è necessario ridurre la velocità di avanzamento per mantenere la precisione.

• Limitazione dello strappo: Assicurarsi che la velocità di variazione dell'accelerazione rimanga entro limiti accettabili per ridurre al minimo le vibrazioni.

• Smoothing del percorso: Unisci segmenti polinomiali per eliminare le discontinuità nelle giunzioni.

Controllo di feedback e feedforward

I sistemi NC ad alte prestazioni combinano il controllo feedback e feedforward per ottenere un tracciamento preciso della traiettoria:

• Controllo feedback: Utilizza i dati dei sensori in tempo reale (ad esempio, il feedback dell'encoder) per correggere le deviazioni dal percorso desiderato. I controllori PID (proporzionali-integrali-derivativi) sono comunemente impiegati.

• Controllo anticipato: Anticipa gli errori in base al modello dinamico della macchina, compensando ritardi e inerzia prima che si verifichino.

Controllo adattivo

Il controllo adattivo regola i parametri di lavorazione (ad esempio, velocità di avanzamento, velocità del mandrino) in tempo reale in base al feedback dei sensori, come le forze di taglio o la temperatura dell'utensile. Per le traiettorie polinomiali, il controllo adattivo garantisce:

• Stabilità termica: Compensa la dilatazione termica dell'utensile o del pezzo in lavorazione.

• Compensazione dell'usura dell'utensile: Regola il percorso dell'utensile per tenere conto delle deviazioni indotte dall'usura.

• Soppressione delle vibrazioni: Rileva e attenua le vibrazioni mediante modulazione della velocità di avanzamento o variazione della velocità del mandrino.

Requisiti hardware per NC ad alte prestazioni

La lavorazione ad alta velocità con traiettorie polinomiali richiede hardware robusto in grado di elaborare calcoli complessi e fornire un controllo del movimento preciso. I componenti hardware chiave includono:

Controllori CNC

I moderni controllori CNC per HSM sono dotati delle seguenti caratteristiche:

• Processori ad alta velocità: Processori multi-core o FPGA (Field-Programmable Gate Array) per l'interpolazione e il controllo in tempo reale.

• Grande memoria: Per memorizzare percorsi utensile polinomiali complessi e buffer di look-ahead.

• Comunicazione ad alta larghezza di banda: EtherCAT o protocolli simili per lo scambio rapido di dati tra il controller e gli assi della macchina.

Macchine Utensili

Le macchine utensili HSM sono progettate per garantire rigidità e prestazioni dinamiche:

• Mandrino: Mandrini ad alta velocità (10,000–100,000 giri/min) con raffreddamento attivo per gestire il calore.

• Motori lineari: Garantiscono un'elevata accelerazione e precisione rispetto alle tradizionali viti a sfere.

• Smorzamento delle vibrazioni: Materiali e design avanzati per ridurre al minimo le vibrazioni e garantire la stabilità.

Sensori e sistemi di feedback

• Encoder: Encoder lineari o rotativi ad alta risoluzione per un feedback di posizione preciso.

• Sensore di forza: Monitorare le forze di taglio per rilevare l'usura o le vibrazioni degli utensili.

• sensori termici: Misurare le temperature dell'utensile e del pezzo in lavorazione per compensare la dilatazione termica.

Confronto delle traiettorie polinomiali con i metodi tradizionali

Le tabelle seguenti confrontano le traiettorie polinomiali (ad esempio NURBS) con i tradizionali metodi di interpolazione lineare e circolare in termini di parametri chiave delle prestazioni.

Tabella 1: Confronto delle caratteristiche del percorso utensile

Tabella 2: Prestazioni nella lavorazione ad alta velocità

Applicazioni pratiche delle traiettorie polinomiali

Le traiettorie polinomiali sono ampiamente utilizzate nei settori che richiedono lavorazioni meccaniche ad alta precisione e alta velocità. Le principali applicazioni includono:

Aeronautico

• Componenti: Pale di turbine, strutture di aeromobili e involucri di motori.

• Requisiti: Geometrie complesse, tolleranze strette (ad esempio, ±10 µm) e materiali leggeri (ad esempio, titanio, compositi).

• Vantaggi delle traiettorie polinomiali: I percorsi utensile fluidi riducono le vibrazioni, consentendo la lavorazione ad alta velocità di strutture con pareti sottili senza distorsioni.

Automotive

• Componenti: Blocchi motore, parti della trasmissione e stampi per pannelli della carrozzeria.

• Requisiti: MRR elevato, finitura superficiale eccellente e ripetibilità.

• Vantaggi:I percorsi basati su NURBS ottimizzano le velocità di avanzamento, riducendo i tempi di ciclo e migliorando la qualità dello stampo.

Costruzione di stampi e matrici

• Componenti: Stampi ad iniezione, stampigliatura muore e forgiatura muore.

• Requisiti: Contorni intricati, finiture a specchio e durevolezza.

• Vantaggi: Le traiettorie polinomiali consentono la lavorazione precisa di superfici libere, riducendo al minimo la lucidatura manuale.

Dispositivi medicali

• Componenti: Impianti ortopedici, strumenti chirurgici e restauri dentali.

• Requisiti: Materiali biocompatibili, altissima precisione e superfici lisce.

• Vantaggi: I percorsi utensile lisci garantiscono la biocompatibilità eliminando i difetti superficiali.

Sfide e limiti

Nonostante i loro vantaggi, le traiettorie polinomiali nei sistemi NC ad alte prestazioni devono affrontare diverse sfide:

• Complessità computazionale:La valutazione delle curve NURBS in tempo reale richiede una notevole potenza di elaborazione, che richiede controller avanzati.

• Compatibilità dei dati:Alcuni sistemi NC legacy non supportano traiettorie polinomiali, richiedendo aggiornamenti o post-elaborazione del codice G.

• Ottimizzazione del percorso utensile:La generazione di percorsi polinomiali ottimali richiede software CAM sofisticati e operatori qualificati.

• Sensibilità agli errori:Piccoli errori nei punti di controllo o nei pesi possono causare deviazioni significative nel percorso dell'utensile.

Tendenze future nei sistemi NC basati su polinomi

Il futuro dell'NC ad alte prestazioni per HSM risiede nell'integrazione di traiettorie polinomiali con tecnologie emergenti:

• Intelligenza Artificiale: Algoritmi basati sull'intelligenza artificiale per l'ottimizzazione del percorso in tempo reale e il controllo adattivo.

• Gemelli digitali: Modelli virtuali del processo di lavorazione per simulare e ottimizzare le traiettorie polinomiali prima dell'esecuzione.

• Produzione additiva ibrida: Combinazione di HSM con processi additivi, utilizzando traiettorie polinomiali per garantire transizioni fluide tra fasi sottrattive e additive.

• Connettività ad alta larghezza di banda: 5G ed edge computing per un trasferimento dati più rapido e un controllo in tempo reale nelle fabbriche intelligenti.

Conclusione

I sistemi di controllo numerico ad alte prestazioni che sfruttano traiettorie polinomiali hanno trasformato la lavorazione ad alta velocità, consentendo percorsi utensile più fluidi, veloci e precisi. Sostituendo la tradizionale interpolazione lineare e circolare con metodi basati su spline come le NURBS, questi sistemi raggiungono una qualità superficiale superiore, una ridotta usura degli utensili e tempi di lavorazione più brevi. L'integrazione di algoritmi di controllo avanzati, hardware ad alte prestazioni e sistemi di feedback in tempo reale ne migliora ulteriormente le capacità. Sebbene permangano sfide come la complessità computazionale e la compatibilità, i continui progressi nell'intelligenza artificiale, nei gemelli digitali e nella connettività promettono di aprire nuove possibilità. Le tabelle fornite evidenziano i chiari vantaggi delle traiettorie polinomiali rispetto ai metodi tradizionali, rendendole un pilastro della moderna lavorazione ad alta velocità in settori come quello aerospaziale, automobilistico e medicale.
